Жедел жәрдем оттегі коллекторы

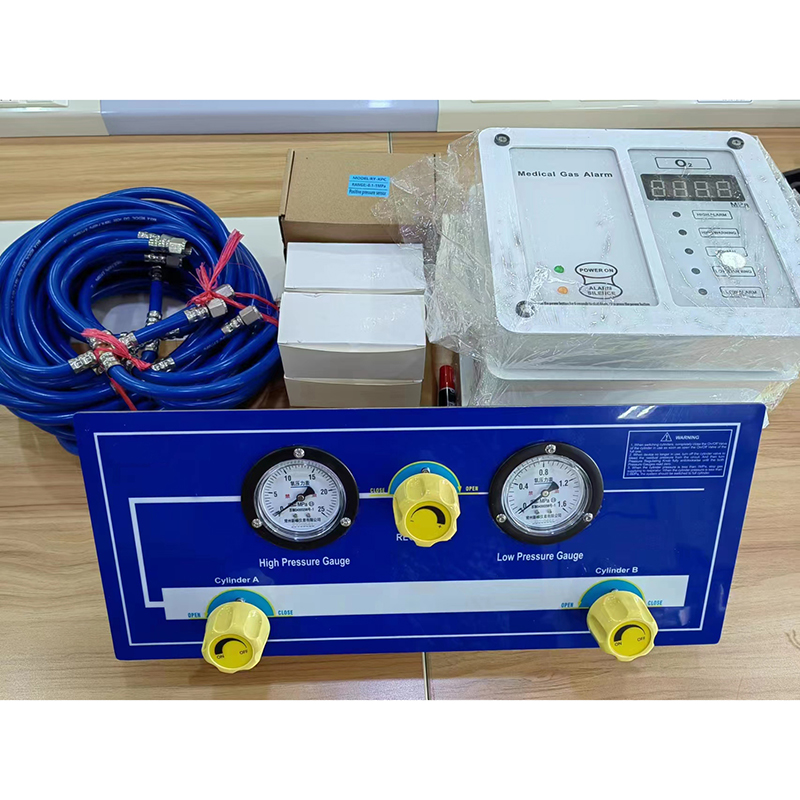

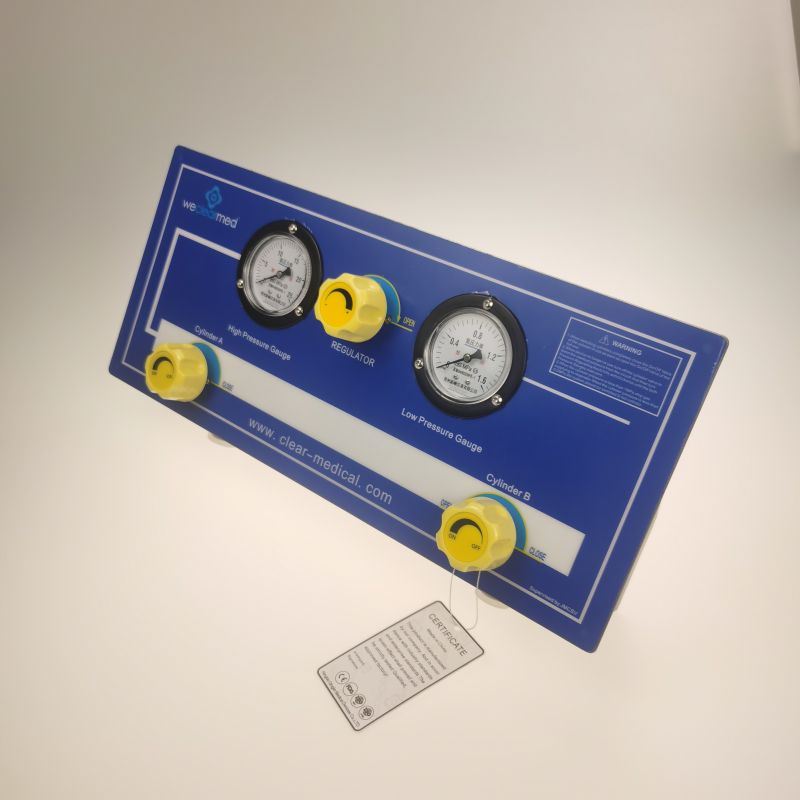

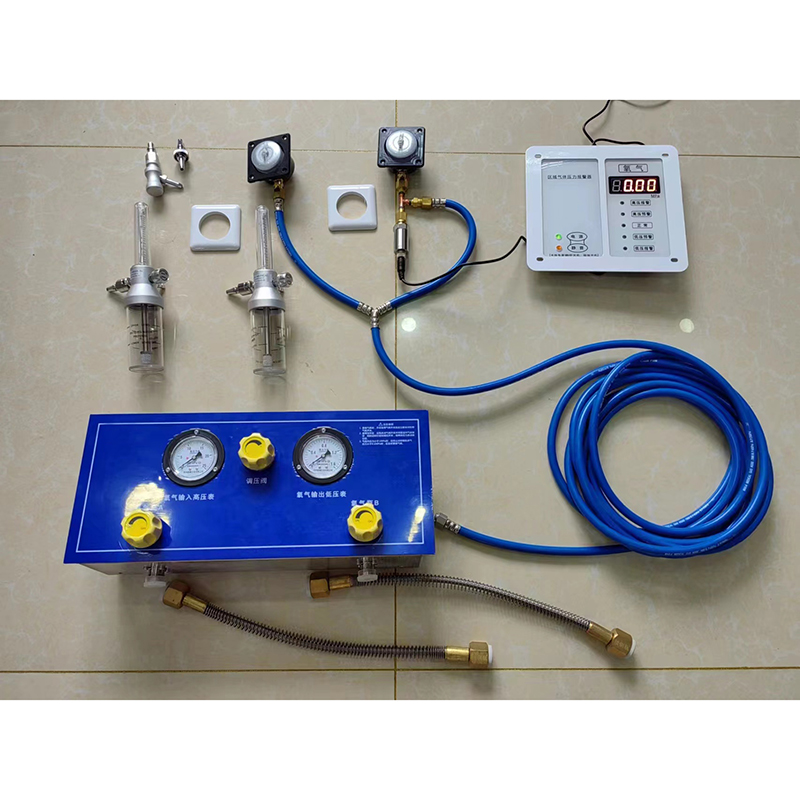

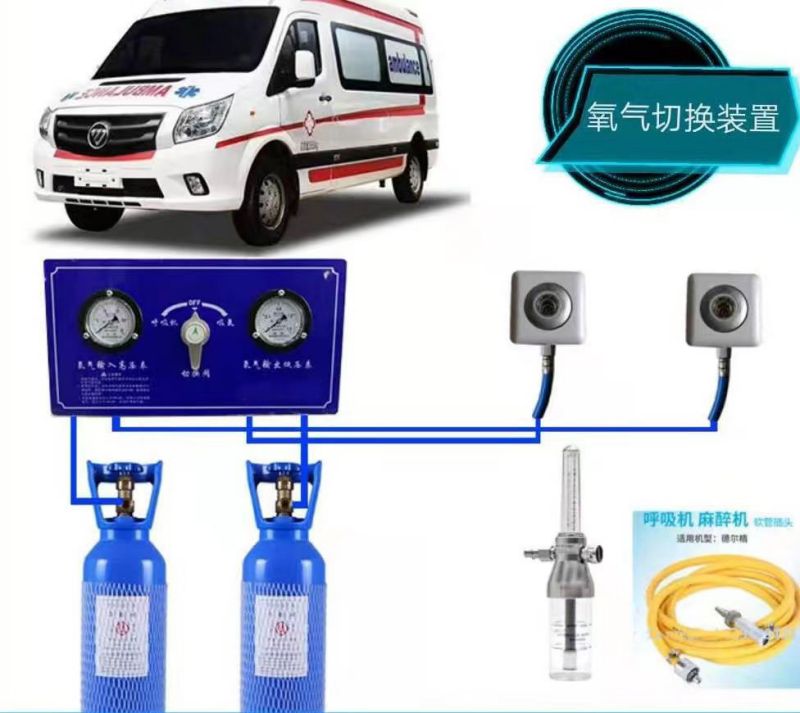

Weclearmed® жедел жәрдем оттегі коллекторында екі немесе одан да көп оттегі баллондарын бір уақытта қоса алатын басқару панелі бар. Жоғары қысымды оттегін төмен қысымға дейін декомпрессиялау үшін. Жедел жәрдем коллекторлық жүйесі орталықтандырылған газбен жабдықтау жүйесінің жабдығының бір түрі болып табылады. Басқару пульті оттегі баллондарына G5/8 жіптері арқылы қосылған металл шлангтардан тұрады және әрбір баллон тиісті жоғары қысымды ауыстырып-қосқышпен басқару пультіне қосылған. тиісті жоғары қысымды құбырды бөлек басқаратын клапан. Ауыстыру клапанының соңындағы әрбір оттегі цилиндрін қосатын жоғары қысымды құбырлар бір-бірімен қосылды. Жоғары қысымды өлшеуішті, реттеуішті және жоғары қысымды құбырды байланыстыру үшін газ коллекторының ортасында орналасқан тройник. Жоғары қысымды өлшегіш басқару панелінің жоғары қысымды түтіктеріндегі оттегі қысымын бақылау үшін пайдаланылады. Реттегіш қысымды реттеу үшін пайдаланылады. жоғары қысымды оттегін қажетті қысымға дейін жеткізіп, содан кейін төмен қысымды ұшына шығарады. Төмен қысымның ұшы оттегі терминалына, қауіпсіздік клапанына және төмен қысымды өлшегішке қосылған. Төменгі қысымды өлшеуіш басқару бетінің төмен қысымды құбырындағы қысымды бақылау үшін қолданылады. Шығу қысымының қауіпсіздігі мен тұрақтылығын қамтамасыз ету үшін шығыс қысымы жобалық қысымнан жоғары болған кезде қауіпсіздік клапаны ауаны автоматты түрде шығарады.

Параметрлер
