Газ баллонының төртбұрыштары

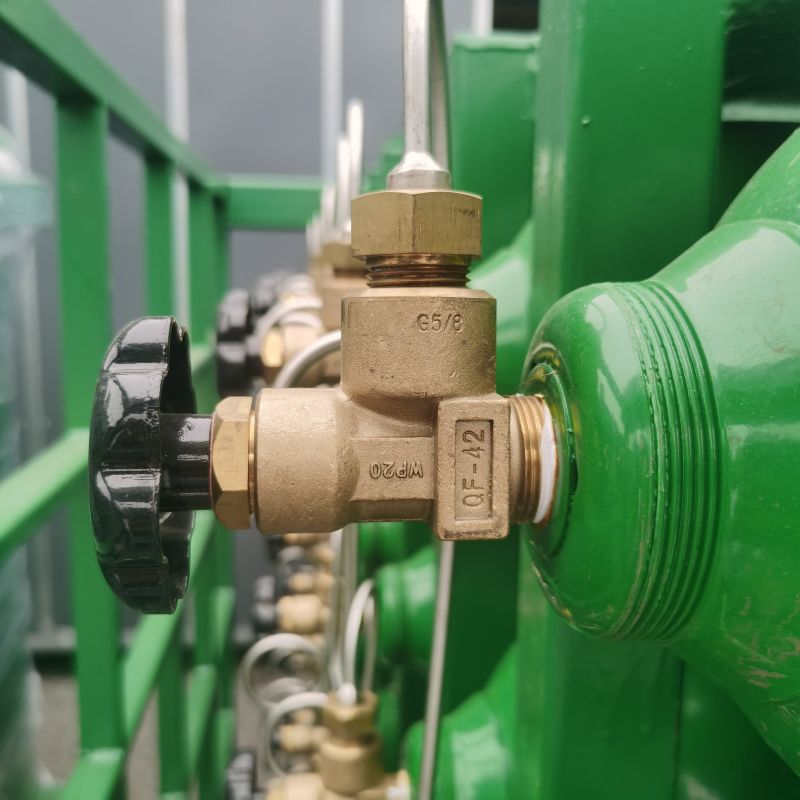

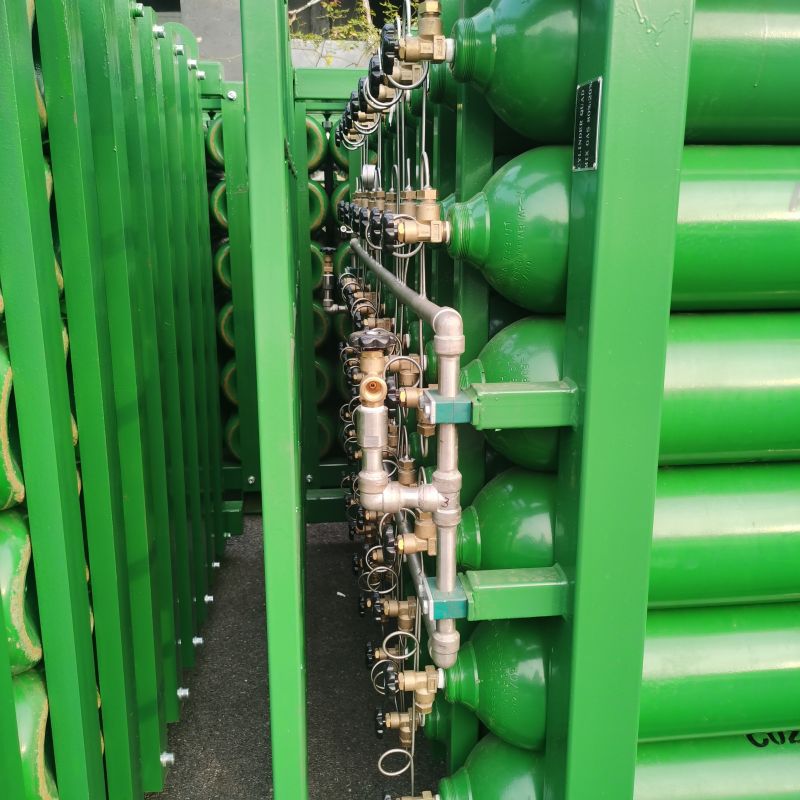

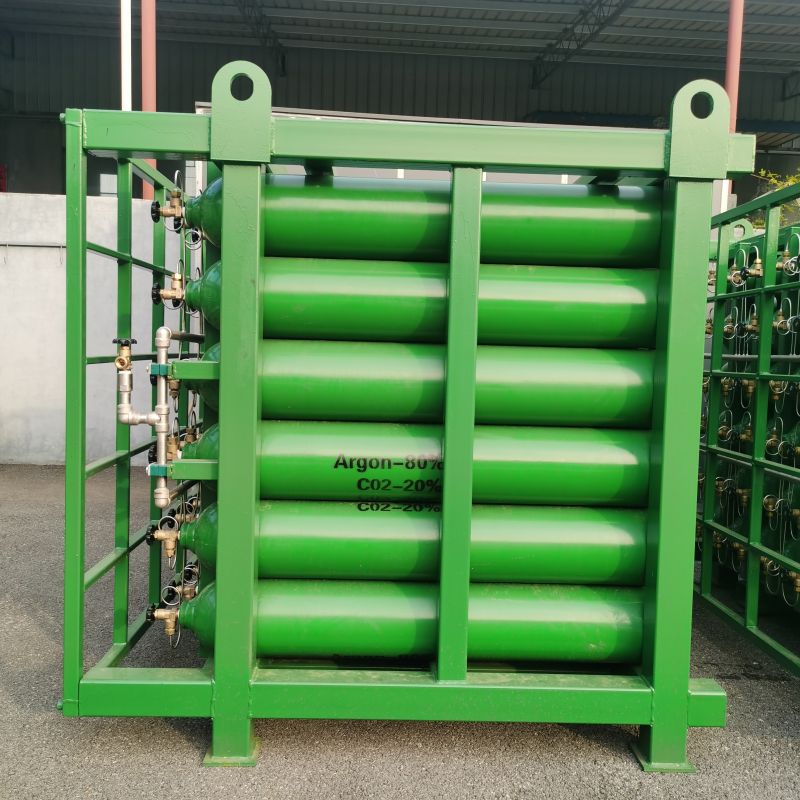

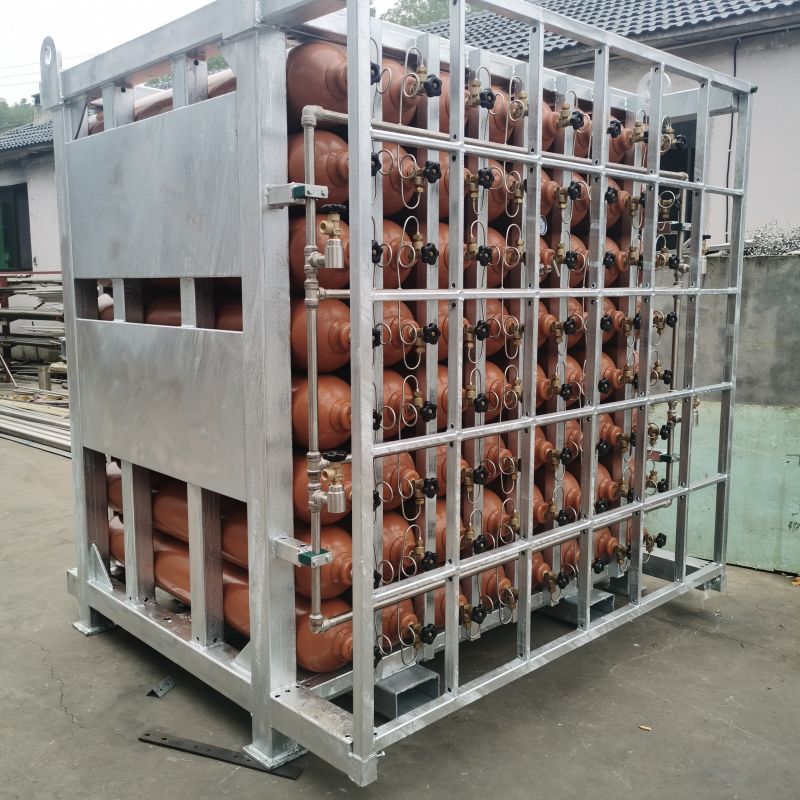

Дизайн принципі: Алдымен бірнеше бөтелкені жинай алатын болат жақтауды жасаңыз, ол жалпы толтыруға, жалпы тасымалдауға және қозғалысқа ыңғайлы. Содан кейін газ баллондарын толтырып, оларды бекітіңіз, ең соңында әрбір бөтелке клапанын жоғары қысымды банкалар арқылы жалғаңыз. Барлық баллондардың розеткалары бір-бірімен біріктірілген, сондықтан оларды бір уақытта тұтастай пайдалануға болады.

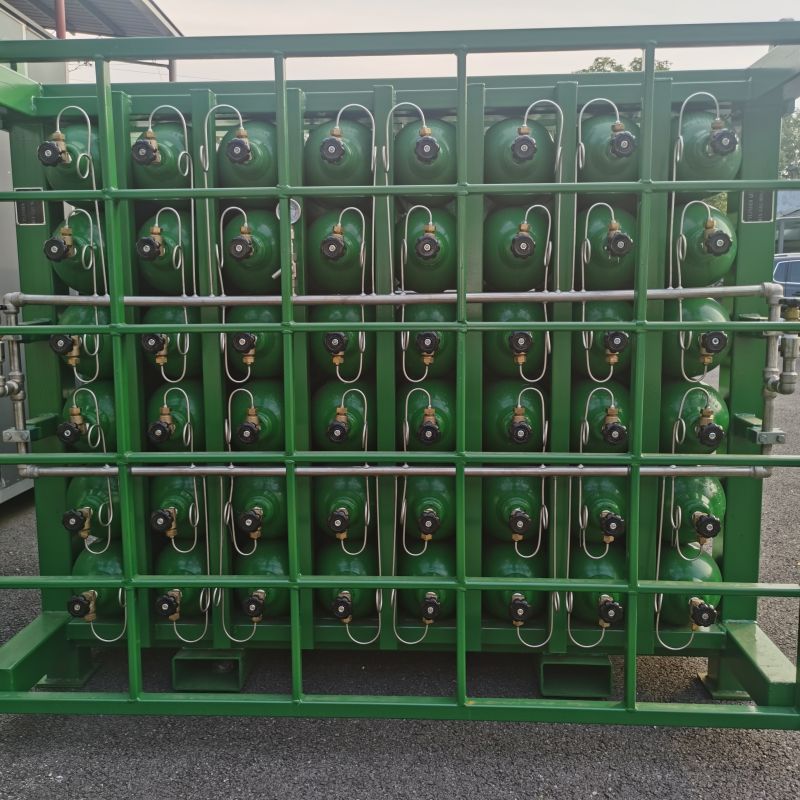

Газ баллонының төртбұрыштарының параметрлері: Ол қысымы 120-220 бар болатын бірнеше баллоннан тұрады. Ағынды 100 м³/сағ немесе одан да үлкен етіп жобалауға болады. Қазіргі уақытта сағатына 2000 текше метрден асады. Жоғары қысымды банкалар жезден, қызыл мыстан, 361 немесе 304 баспайтын болаттан жасалуы мүмкін. Оттегі, аргон, көмірқышқыл газы сияқты әртүрлі газдар үшін қолданылатын цилиндр төртбұрыштары. және гелий т.б. Квадраттардың жалпы үлгілері 16 цилиндрлі төртбұрышты, 32 цилиндрлі төртбұрышты, 48 цилиндрлі төртбұрышты және 64 цилиндрлі төртбұрышты болып табылады. Біз арнайы қажеттіліктер мен талаптарға сәйкес құрастырылған теңшеу жасай аламыз.

Толтырғыш орта:ауа, O₂,H₂, N , Ar , He , Ne , Kr , CH4 , NO , CO , CO2 , SF6 , CHF3 , C2F6 , Xe , C2H6 , C2H4 , C2H2F2 , SiH4 , HCI , B3F , CF4 , NF3 , AR-M , Ar-M-F , N-M-F , N2-M , NH3 , CI2 , BCI3 , CF3Br , SO2
